導讀：上一期談到地暖混水裝置是一種應用廣泛的工況轉換設備，在供暖系統方案的構建中具有重要的作用，而用好混水裝置能夠讓很多復雜的問題簡單化，但是我們談的混水裝置只是一個概念中的理想產品，在實際使用中不同的產品具有不同的特性，也有著不同的適用范圍。



兩年前，我在貴州做培訓，講到多層別墅客戶的地暖系統方案如何做時，一個學員對我說，他做了一套壁掛爐帶三層別墅的地暖系統，每層都安裝了一套混水裝置，但使用的時候發現總有一層不熱：正常情況下三樓會(huì )不熱，只有把一樓或者二樓關閉后三樓才會(huì )熱；或者三樓熱了一樓和二樓不熱，一直達不到供暖設計要求。



其實他用的方案和我講的差不多，但為什么不好用呢？



通過溝通后發現原來是他選擇的混水裝置不合適而導致的，因此我就建議他更換合適的混水裝置。



記得當時他還問我：“市場上有這么多品牌和型號的混水裝置，怎么選擇最適合的產品呢？”



我相信這個問題也是很多人的困惑，對于應用普遍的混水裝置目前也沒有正式的產品標準和檢測手段，甚至連選擇依據的參數指標都沒有，根本無從下手，也正是因為這個原因導致混水裝置的應用受到了很大的局限。



那么面對各種各樣的混水裝置如何判斷其性能呢？如何根據不同的應用情況選擇合適的產品呢？今天我們就來深入探討這兩個問題。



混水裝置需要具備什么樣的性能指標？



對于這個問題我們不從混水裝置本身出發，而是從用戶在使用混水裝置時希望達到的目的出發，從這一點上可以歸結到下面幾個方面的要求：



1、水溫穩定性



首先混水裝置的基本功能是用于將高溫供水進行降溫，獲得穩定的所需水溫，比如將80℃的熱水降到40℃，當獲得40℃水溫后需要穩定這個溫度，不能一會(huì )高一會(huì )低，因此我們需要混水裝置具備第一個特性：水溫穩定性。

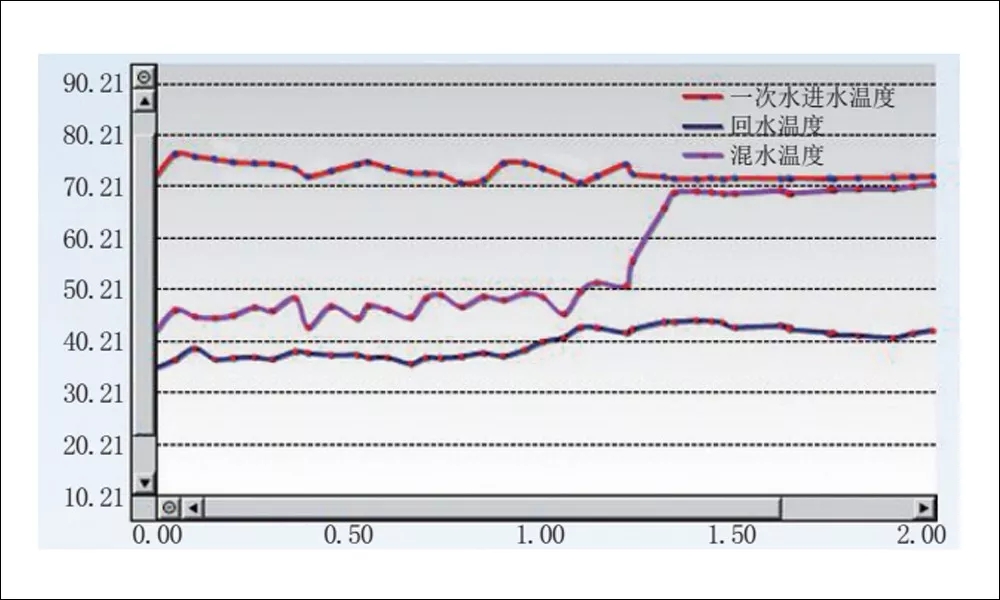

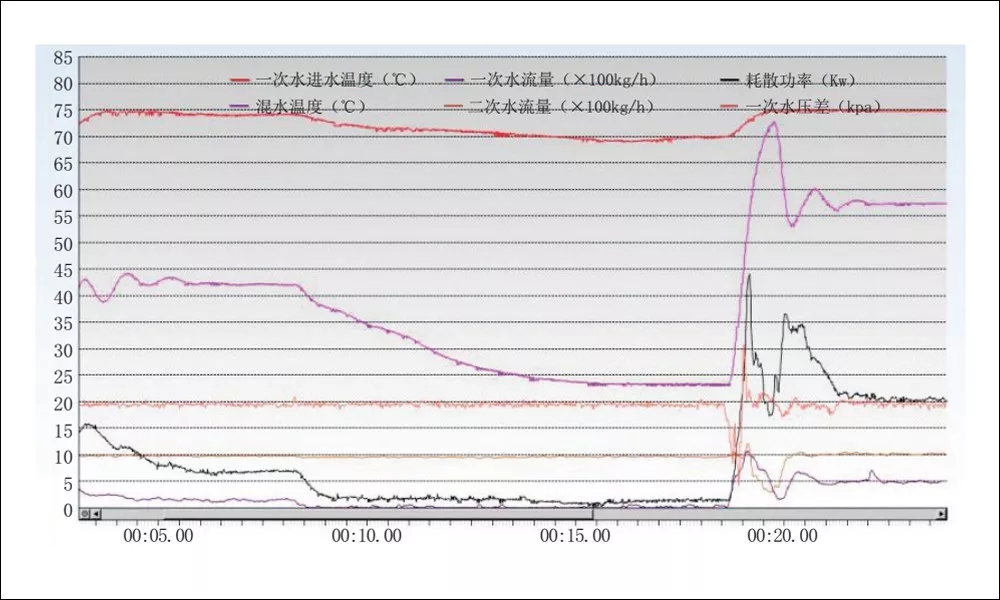

圖1 A混水系統運行特性曲線



水溫穩定性是混水裝置最基本的要求，其他性能指標都是建立在這個基礎上的。如果混水溫度在外部工況穩定的時候仍然大幅度波動，這就意味著混水裝置的調節裝置不穩定，在工作時高溫進水流量就會(huì )忽高忽低。如果將這個混水裝置與壁掛爐直接連接，則壁掛爐的出水量也會(huì )忽大忽小。而且低于壁掛爐的最小所需流量則會(huì )“超溫停爐”甚至導致高溫故障報警，使供暖系統無法正常工作。



如圖1所示，這臺混水裝置的水溫穩定性很好，當上面第一條一次水溫在基本穩定的情況下，混水裝置的出水溫度不論設定在多少度都能保持穩定，波動范圍小于±1℃。

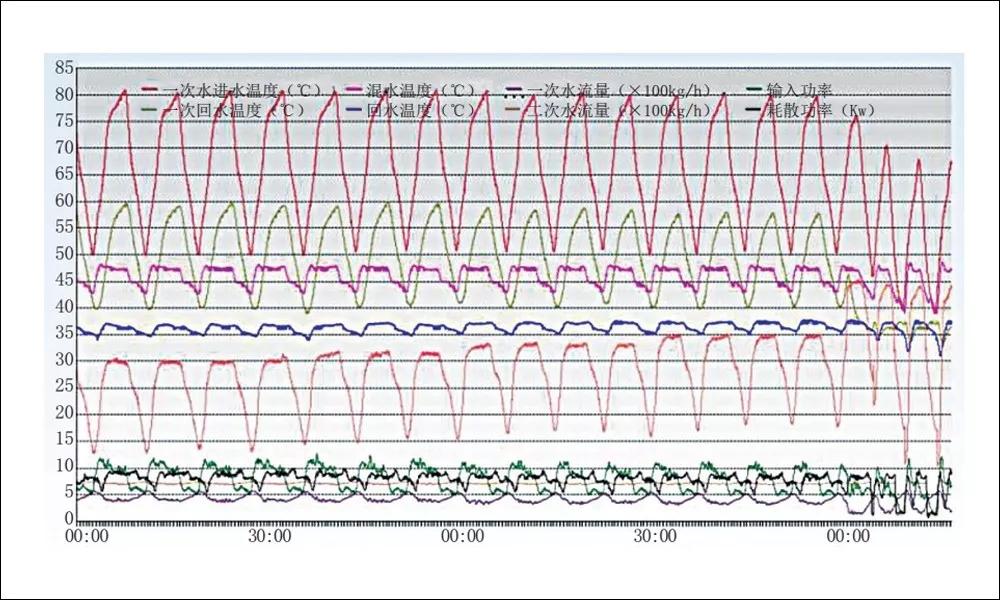

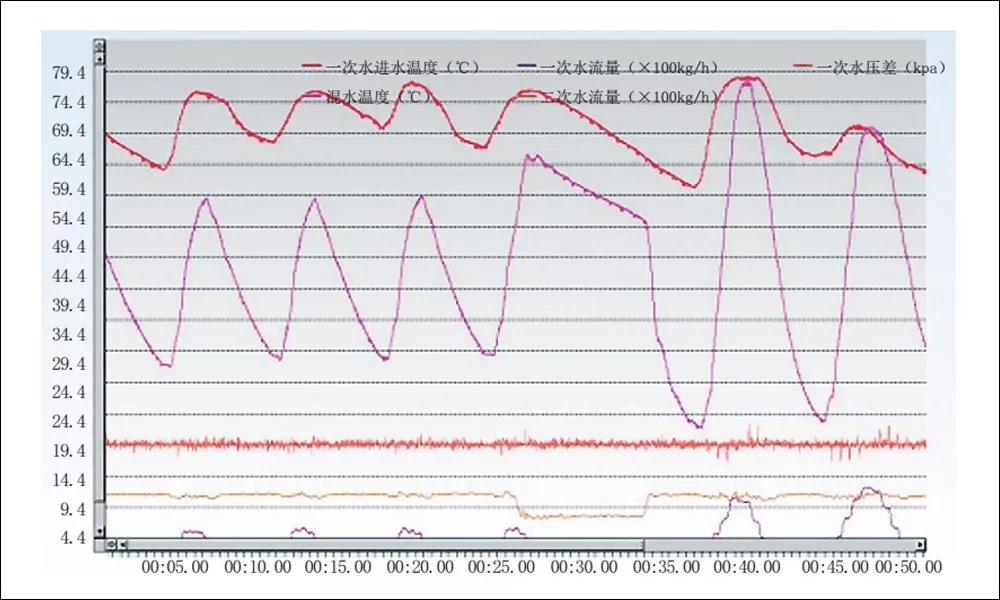

圖2 C混水系統運行特性曲線



圖2中這臺混水裝置的水溫則明顯不穩定，在一次水溫基本穩定的情況下，混水溫度呈現出大幅度的變化，波動范圍達到近60℃，這種混水裝置會(huì )對供暖管道等造成非常嚴重的影響，不能和壁掛爐系統配合。我有一個朋友幾年前在長沙就銷售過這種混水裝置，而且銷售了一千多臺，但第二年就全部拆除了。



水溫穩定性的簡易判斷方法：



上面的數據是通過專業測試平臺測試出來的，在我們沒有條件進行專業測試的時候，有一種簡單的判斷方法：保持一個穩定的進水溫度，對集中供熱用戶而言不是問題，但對于壁掛爐用戶來說建議設定出水溫度在60℃左右，末端負荷全開，這樣相對壁掛爐系統能有一個穩定的水溫。將混水裝置的出水溫度設定為40℃，然后觀察混水溫度表的變化，連續觀察10分鐘～20分鐘，其最低值和最高值之差就是混水溫度波動范圍。



但是對于一些采用溫控器控制的混水裝置，可能會(huì )在溫度顯示器方面動手腳，而最好的方法是用手摸一下分水器表面的溫度，感受溫度的變化情況，或者用一個外加溫度計檢測溫度波動。



個人認為，一個良好的混水裝置在外部工況穩定情況下，混水溫度的波動范圍應該在±1℃之內。



2、水溫適應性



當進水溫度保持穩定的同時混水溫度也穩定時，不等于當進水溫度波動的時候混水溫度還能維持穩定，因為后者對調節系統的要求更高。水溫適應性對于壁掛爐供暖非常重要：當壁掛爐通過混水裝置帶地暖的時候，壁掛爐通常處于間斷的工作狀態，出水溫度可能有20℃～30℃的波動，如果混水裝置不能保持出水溫度的穩定，則地暖管、分水器、連接件等地方都會(huì )長期處于熱脹冷縮的工況下，承受熱應力的影響，從而降低了供暖系統的使用壽命，甚至導致松動脫管等問題的發生。



當然，我們很難實現當進水溫度大幅度波動時混水溫度依然能保持絕對穩定，但是要盡可能降低影響，這對于供暖系統的穩定性具有重要的意義。

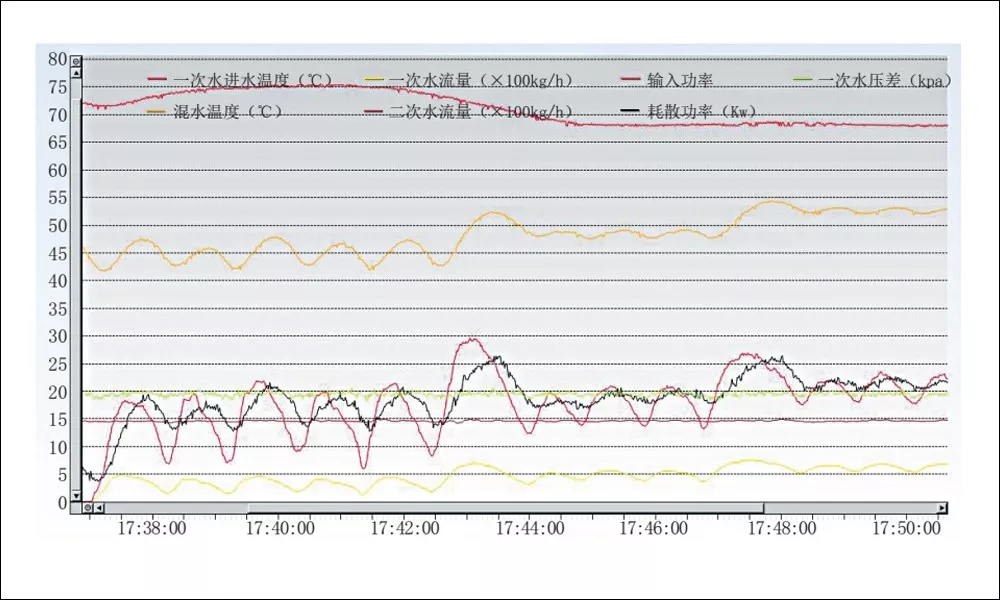

圖3 A混水溫度適應性曲線



從圖3中可以看出，這臺混水裝置設定的出水溫度是35℃，當進水溫度從30℃升高到70℃時，出水溫度在30℃～37℃之間變化；當水溫在40℃～70℃變化時混水溫度則從34℃升至37℃，只有3℃的變化，特別注意當一次水溫低于混水裝置設定的出水溫度時，混水溫度基本等于一次水溫，這點在集中供熱低溫供水時很重要。



水溫適應性簡單判斷方法：



集中供熱用戶由于無法調整熱源溫度，因此這個測試無法進行。對于壁掛爐用戶而言，末端分水器要保持開啟四路，設定混水溫度為40℃，壁掛爐為75℃，注意觀察壁掛爐的水溫變化。當水溫達到80℃并且壁掛爐停爐時，記錄混水裝置的出水溫度，然后觀察壁掛爐出水溫度的變化，每降低5℃記錄一次混水溫度，直到壁掛爐再次點火時記錄最后一個溫度，第一個溫度和最后一個溫度之差如果在5℃～6℃之內，而壁掛爐最高出水溫度與最低出水溫度差異在25℃～30℃之間，則調節特性可以視為合格。



個人認為，良好的混水裝置應該能夠在進水溫度波動在30℃時，混水溫度波動范圍在±3℃之內。（當然，進水溫度波動的低溫點必須高于混水裝置的設定溫度。）



3、壓差適應性



當混水裝置連接到供暖系統中時，一次壓差可能有比較大的變化。比如用于多層大系統或者集中供熱時，不同用戶和不同位置的一次壓差可能變化較大，低的時候可能只有0.1kgf/c㎡，或者更低，高的時候可能高于1kgf/c㎡，甚至更高。即使在同一個系統中，當末端負荷變化的時候也會(huì )影響到一次壓差，因此我們希望混水裝置可以適應盡量大的壓差范圍，不會(huì )因為壓差的變化對混水溫度有太大的影響。

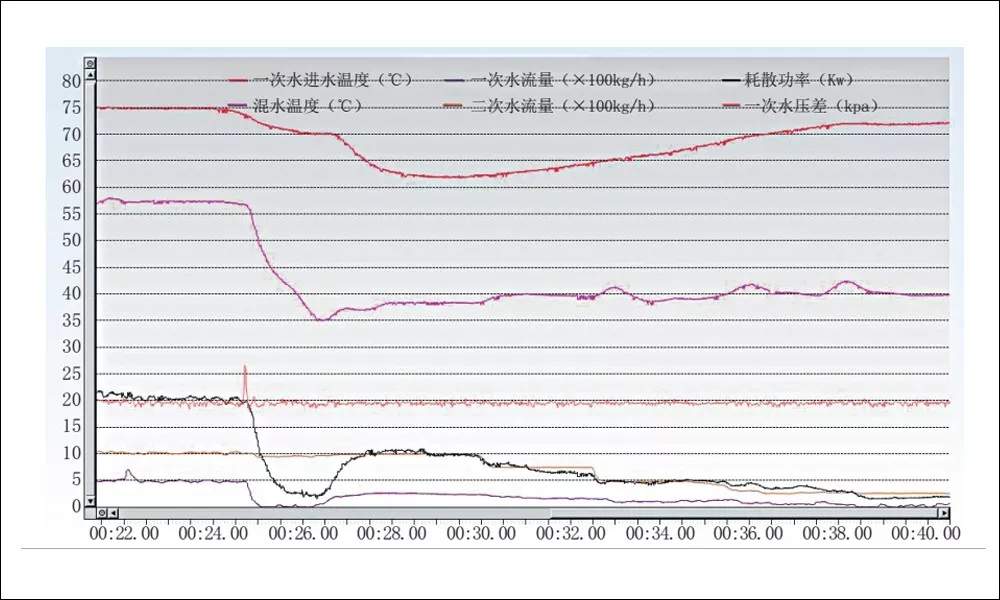

圖4 A混水壓差適應性測試曲線



從圖4中可以看出，這臺混水裝置的壓差適應性很好，在一次壓差在0～2kgf/c㎡之間，出水溫度在38℃～35℃之間變化時，基本保持穩定。

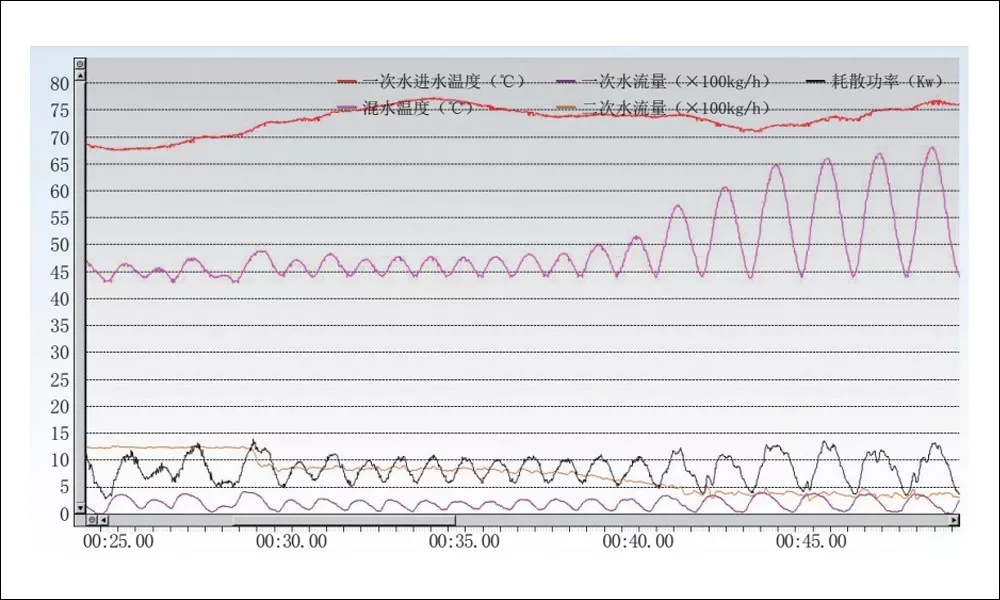

圖5 B混水壓差適應性測試曲線



圖5是另外一臺混水裝置的測試結果，可以看出當一次壓差高于1.2kgf/c㎡后出水溫度處于失控狀態，失去了混水裝置降溫的作用，在集中供熱中可能會(huì )造成嚴重的超溫不適現象。



壓差適應性簡單判斷方法：



對于集中供熱用戶來說，壓差難以控制，因此不能做此項測試。而對于壁掛爐用戶來說，可以進行“野蠻”測試：當壁掛爐的出水溫度為75℃時，混水裝置的出水溫度調整到35℃，然后直接對壁掛爐進行斷電，讓其內部水泵停止工作，觀察斷電前后1分鐘內混水裝置的出水溫度變化，范圍不超過5℃為好。如果混水裝置的工況良好，那么這種測試將不會(huì )對壁掛爐造成太大影響，因為壁掛爐停電后雖然水泵也會(huì )停止轉動，但是在混水內置泵的作用下?lián)Q熱器仍然有水流通過，以帶走換熱器的熱量，不會(huì )對壁掛爐造成過熱故障等損害。



個人認為，一個良好的混水裝置需要在一次壓差為0的時候能正常工作，在一次壓差為1.5kgf/c㎡時也能正常工作，同時當壓差在0.2kgf/c㎡～1.0kgf/c㎡之間變化時，混水溫度波動范圍要在±3℃之內。



4、流量適應性



混水裝置在使用時所帶分水器的使用路數不同，或者同一個分水器會(huì )出現部分房間關閉的情況，這時混水裝置的流量將會(huì )發生很大的變化，這種情況下混水裝置能穩定工作的能力就是流量適應性。



由于供暖系統為了控制室溫或者節能，末端經常會(huì )出現變流量工況的情況，特別是采用分室溫控的用戶，混水裝置的流量適應性將是非常重要的指標。適應性不好的混水裝置會(huì )出現部分房間關閉后系統工作不穩定的情況，從而影響到熱源的穩定性，導致發生各種供暖故障。



流量適應性不好的混水裝置，當大流量工作時其出水溫度會(huì )降低；當小流量工作時其出水溫度波動將加大，甚至出現不能穩定溫度的狀況，特別是對于分室溫控供暖或者用戶可能需要關閉部分房間的情況而言非常重要。

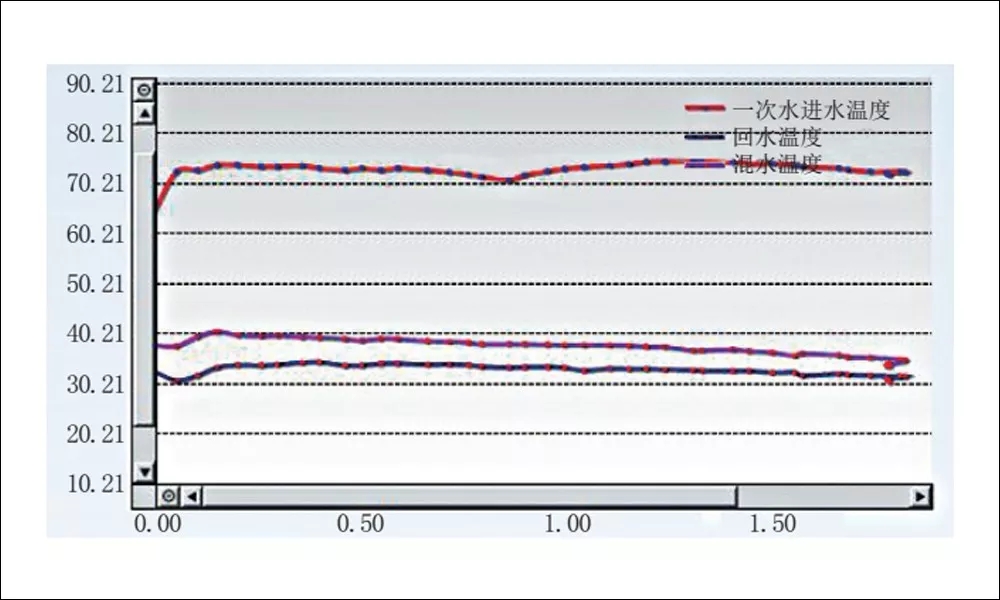

圖6 A混水變流量負荷測試曲線



從圖6中可以看出，當這臺混水裝置的二次流量在200kg/h～1000kg/h之間變化時，混水裝置的出水溫度幾乎保持不變，這就說明混水裝置的流量適應性非常突出。



對比圖7，你會(huì )發現圖7這臺混水裝置的流量適應性就很差：當二次流量降低到500kg/h的時候，混水溫度波動逐步加大，無法維持穩定的工作，如果和壁掛爐連接將導致壁掛爐工作失常，致使房間不熱或者耗氣量大增。

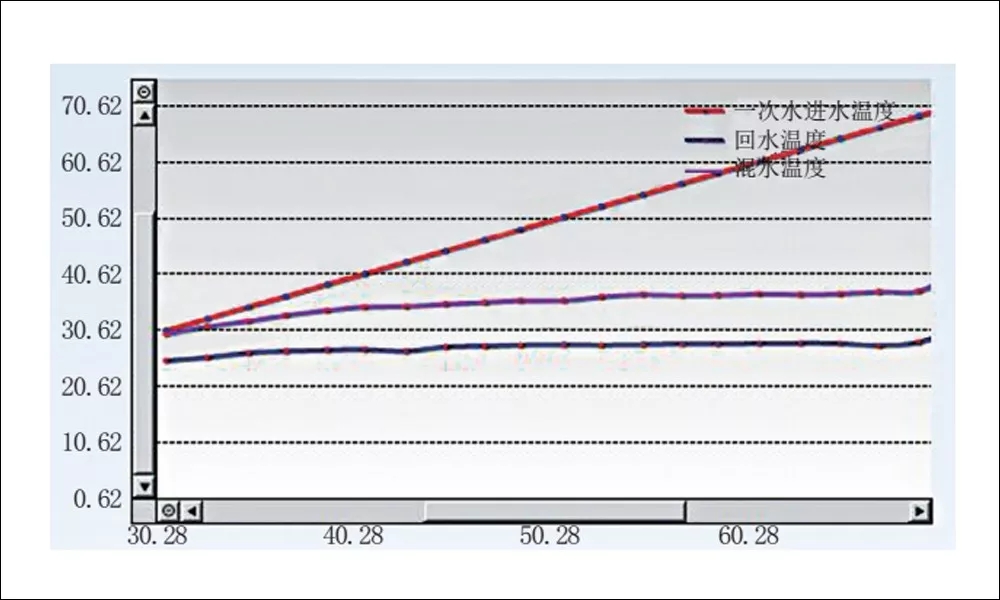

圖7 B混水變流量負荷測試曲線



流量適應性判斷方法：



保持進水溫度穩定，當混水裝置的出水溫度低于進水溫度20℃左右時，末端分水器全開，記錄混水溫度，然后逐路關閉分水器，每關閉一路就測量一次混水溫度，直到剩下一路開啟為止，這時比較混水溫度的變化幅度，在5℃以?xún)葹榧选?/div>
